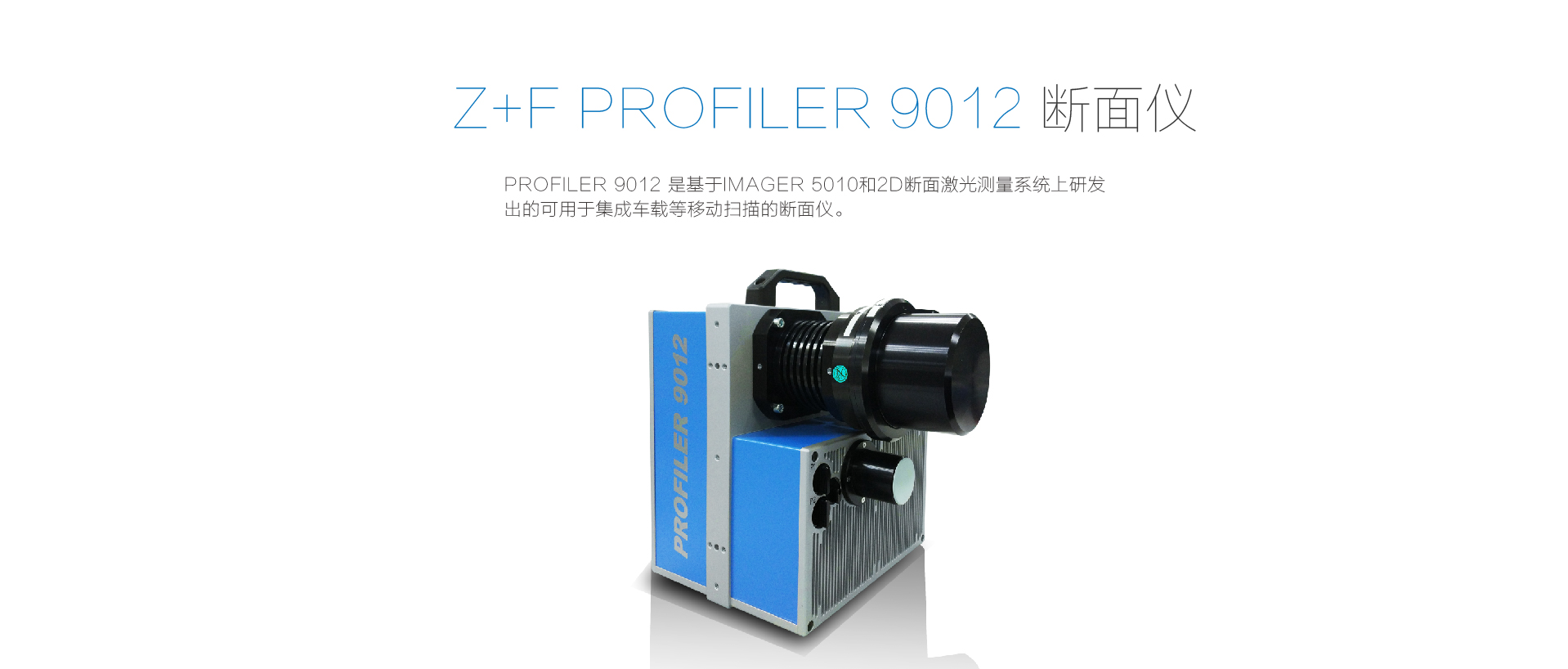

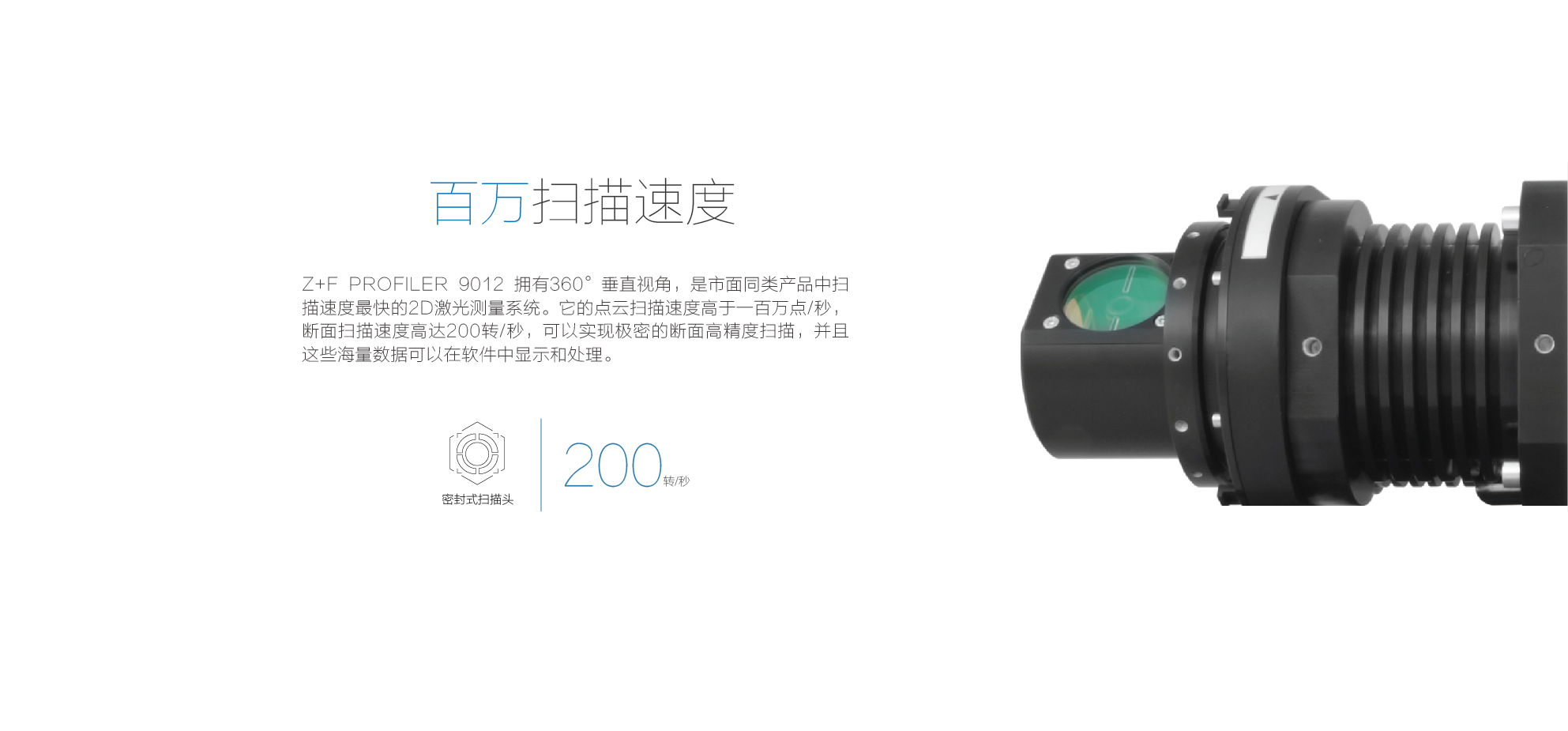

PROFILER 9012是基于IMAGER 5010和2D斷面激光測量系統上研發出來新一代掃描儀，更快速、更高效?？捎糜诩绍?chē)載、船載等移動測量系統。它的點云掃描速度高于1百萬點/秒，斷面掃描速度高達200轉/秒，可以實現非常密的斷面的高精度高密度掃描，并且這些海量數據可以在軟件中顯示和處理。
PROFILER 9012屬于1類安全激光測量產品，在各種城市環境中使用沒有障礙。它的硬件系統采用了逐像素的方法，經過多次模擬測試，可以使用外部信號來計算掃描數據的位置。PROFILER 9012將GPS、位移傳感器、計數器有效結合在一起，外部計時脈沖信號被實時傳輸給掃描儀，同步脈沖信號進入掃描儀的管理系統被使用。1GB的網絡接口可實現與外部電腦的數據實時傳輸。
參 數
|
項 目 |
內 容 |
指 標 |
|||||
|
激光系統 |
激光等級 |
1 級(EN60825-1 / ANSI Z136.1) |
|||||
|
光束發散度 |
< 0.5 mrad |
||||||
|
光束直徑 |
約1.9 mm (0.1 m處) |
||||||
|
測距范圍 |
0.3m ~ 119m |
||||||
|
測距分辨率 |
0.1mm |
||||||
|
測點速率 |
最大101.6萬點/秒 |
||||||
|
線性誤差 |
≤ 1 mm |
||||||
|
Range drift (-10°C ~ +45°C) |
< 2 mm (without reference) < 0.3 mm (with ref.) |
||||||
|
發射單元 |
反射系統 |
全封閉 |
|||||
|
垂直視角 |
360° |
||||||
|
角度分辨率 |
0.0088° |
||||||
|
角度精度 |
0.02° rms |
||||||
|
轉速 |
50 Hz - 200 Hz (最高 12,000 rpm) |
||||||
|
存儲與傳輸 |
存儲 |
內置128 GB SATA；2 x 外置32 GB USB閃存 |
|||||
|
數據傳輸 |
1 GB 以太網；2 x USB-2.0 (可移除閃存) |
||||||
|
電源 |
輸入電壓 |
PROFILER: 22 - 28 V DC (24 V DC typ.)；Power supply: 100 – 240 V AC |
|||||
|
耗電(24V) |
7.0A @ 200Hz; 3.7A @ 100Hz; 3.0A @ 50Hz; 10.5A 馬達加速過程中 |
||||||
|
尺寸與重量 |
尺寸(w x d x h) |
320 x 260 x 340 mm |
|||||
|
重量 |
13.5 kg |
||||||
|
工作環境 |
操作溫度 |
-10 °C … +45 °C |
|||||
|
存儲溫度 |
-20 °C … +50 °C |
||||||
|
光線條件 |
自然環境 |
||||||
|
濕度 |
無冷凝 |
||||||
|
防護等級 |
IP 54 |
||||||
|
精度 |
型號 |
9012 |
9012 A |
9012 |
9012 A |
9012 |
9012 A |
|
目標距離 |
白 (80%) |
灰 (37%) |
黑 (14%) |
||||
|
1 Sigma Range Noise, 0.5 m |
0.5 mm |
0.5 mm |
0.8 mm |
0.8 mm |
1.3 mm |
1.3 mm |
|
|
1 Sigma Range Noise, 1 m |
0.5 mm |
0.3 mm |
0.6 mm |
0.4 mm |
1.0 mm |
0.8 mm |
|
|
1 Sigma Range Noise, 2 m |
0.3 mm |
0.2 mm |
0.5 mm |
0.3 mm |
0.8 mm |
0.4 mm |
|
|
1 Sigma Range Noise, 5 m |
0.3 mm |
0.2 mm |
0.4 mm |
0.3 mm |
0.6 mm |
0.5 mm |
|
|
1 Sigma Range Noise, 10 m |
0.2 mm |
0.2 mm |
0.3 mm |
0.3 mm |
0.5 mm |
0.5 mm |
|
|
1 Sigma Range Noise, 25 m |
0.4 mm |
0.4 mm |
0.6 mm |
0.6 mm |
1.1 mm |
1.1 mm |
|
|
1 Sigma Range Noise, 50 m |
0.9 mm |
0.9 mm |
1.4 mm |
1.4 mm |
3.1 mm |
3.1 mm |
|
本公司產品技術參數及配置如有變更，恕不另行通知。
