建筑物外立面測繪
一、背景
在建筑物立面測量領域，三維激光掃描測量技術的出現和發展，克服了傳統建筑立面測量的局限性，它不再是利用皮尺、測距儀等簡單工具進行建筑物長寬高的測量模式，而是能對建筑物進行無接觸、快速、高精度掃描，同時將獲得的點云信息快速轉換成計算機可以處理的數據的高效測量方式。解決了建筑物立面數據人工采集時所帶來的精度損失、效率損失等問題，尤其是解決了高層建筑物立面元素?zé)o法量測的問題。
三維激光掃描技術是一項新興的獲取物體空間數據的方式，同傳統的測量手段相比，HDS技術可以連續、自動、快速地采集大量的目標物表面三維點數據，即點云（Point Clouds），因此具有許多獨特的優勢。
特點
1、快速性；
2、采樣率高；
3、實時性、動態性、主動性；
4、非接觸性；
5、全數字特征、自動化；
6、外置（內置）數碼相機；
它的工作過程實際上就是不斷的數據采集和處理過程，通過具有一定分辨率的空間點所組成的點云圖來表達系統對目標物表面的采樣結果。
傳統的測量方式是單點采集數據，獲取的是單點數據，而HDS技術不需要合作目標，因此可以自動、連續、快速地獲取目標物表面密集采樣點數據，從而提高了測量的效率，拓寬了測繪技術應用領域。
三維激光掃描技術的組成
1、高速精確的激光測距系統；
2、引導激光反射并以均勻角速度掃描的發射棱鏡；
3、水平方位偏轉控制器；
4、高度角偏轉控制器；
5、數據輸出處理器；
6、內置數碼相機。
通過傳動裝置的掃描運動，完成對物體的全方位掃描，通過一系列處理獲取目標物表面的點云數據。
二、測量的工作流程外業測量需要對測區范圍內房屋的平面位置、窗臺、基礎標高、屋頂高度等進行測量，并繪制立面圖。項目主要包括內業和外業兩部分工作內容，具體工作步驟如下圖：

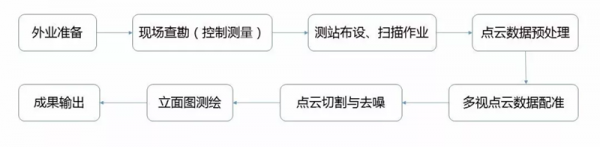

圖1：項目流程圖
三、數據處理流程

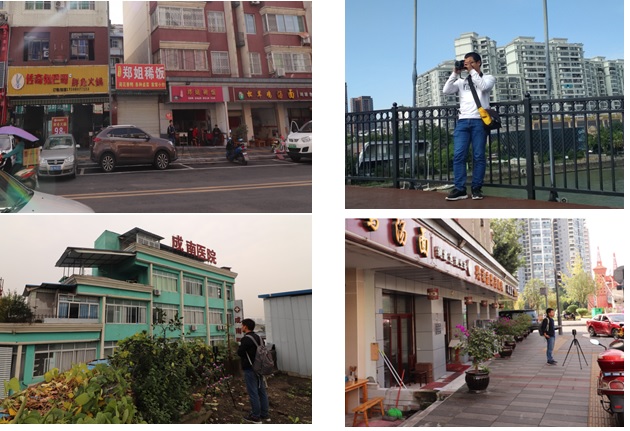

1、外業數據采集

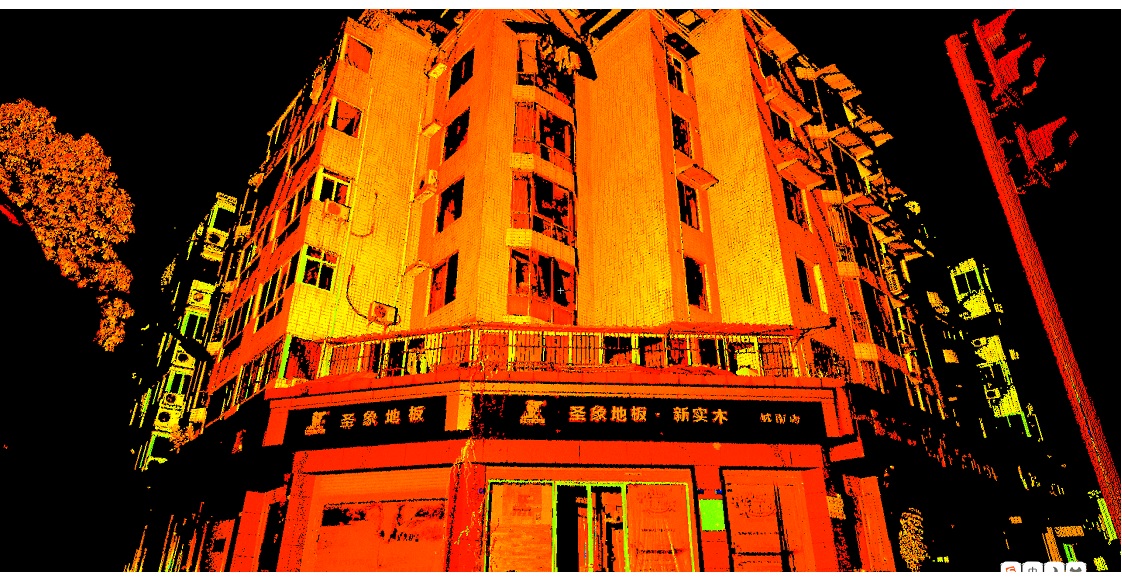

2、單站點云數據（反射率假彩色）

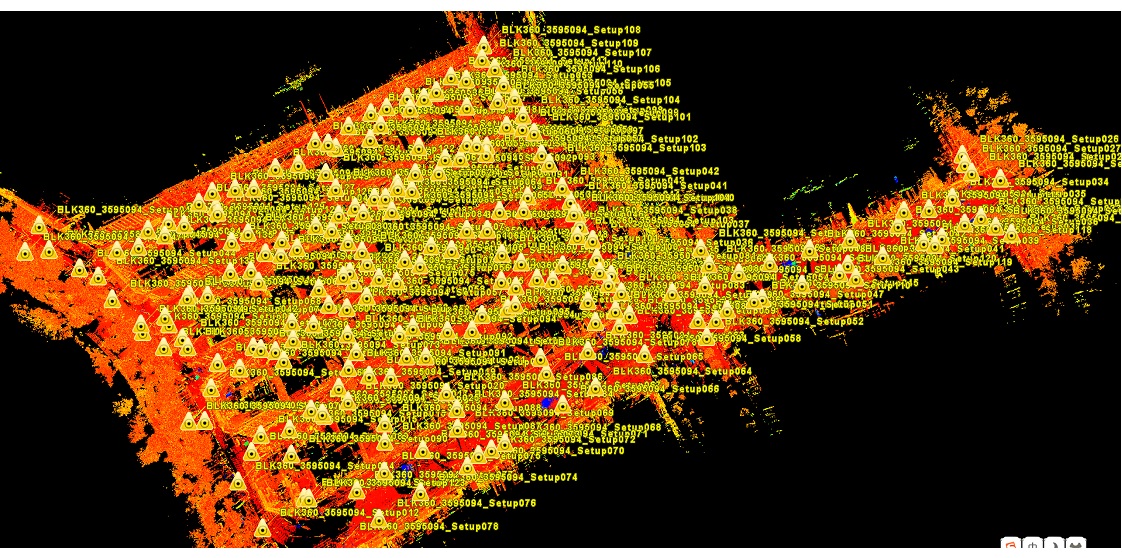

3、原始點云（掃描架站位置）

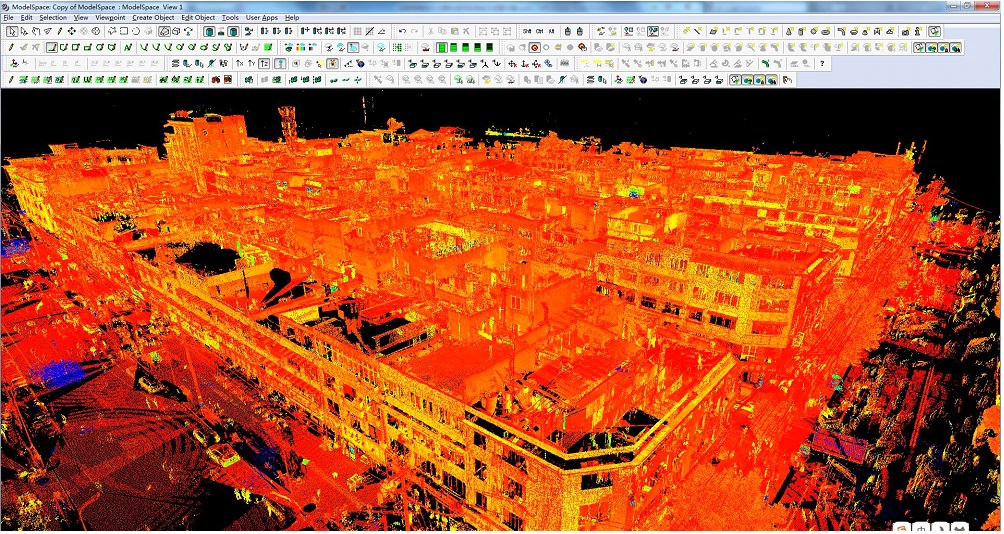

4、原始點云（反射率假彩色）

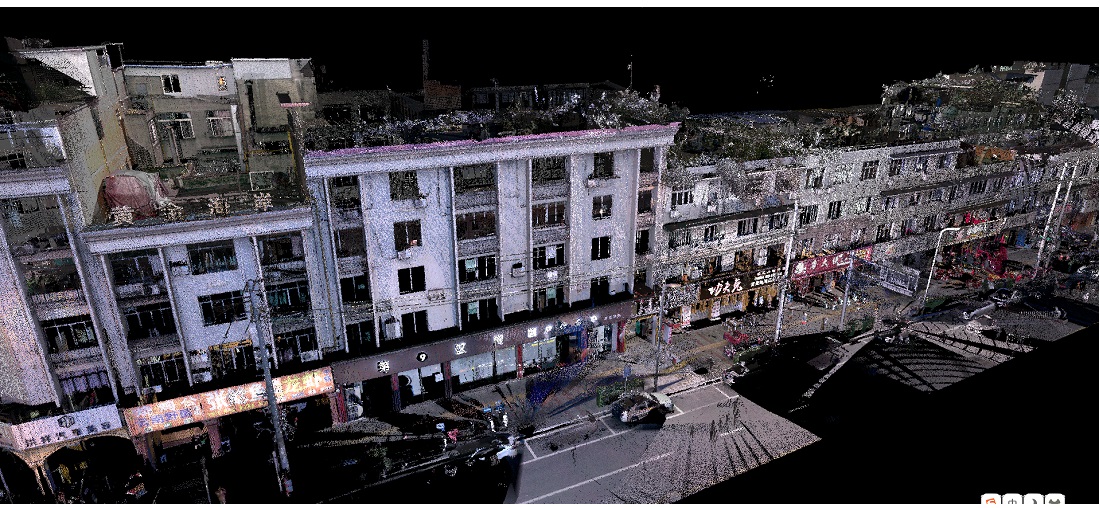

5、原始彩色點云（掃描架站過程）
6、內業數據處理-導入原始數據并進行拼接

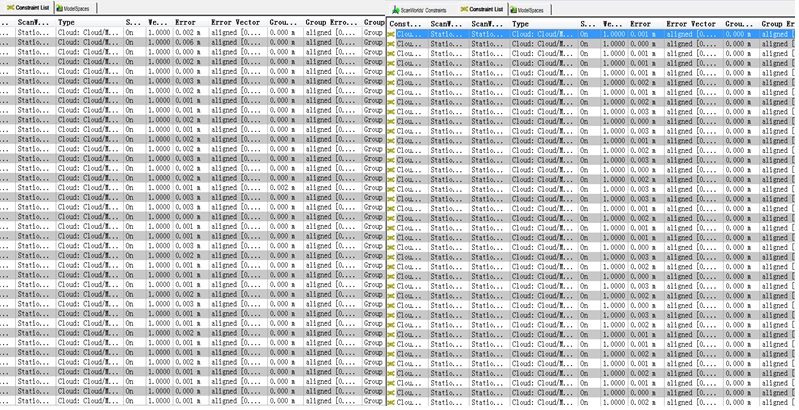

7、內業數據處理-拼接精度評定（三維掃描兩站之間最低拼接誤差6mm?。?/b>
8、點云拼接完成后，對點云進行去噪，保留有效點云

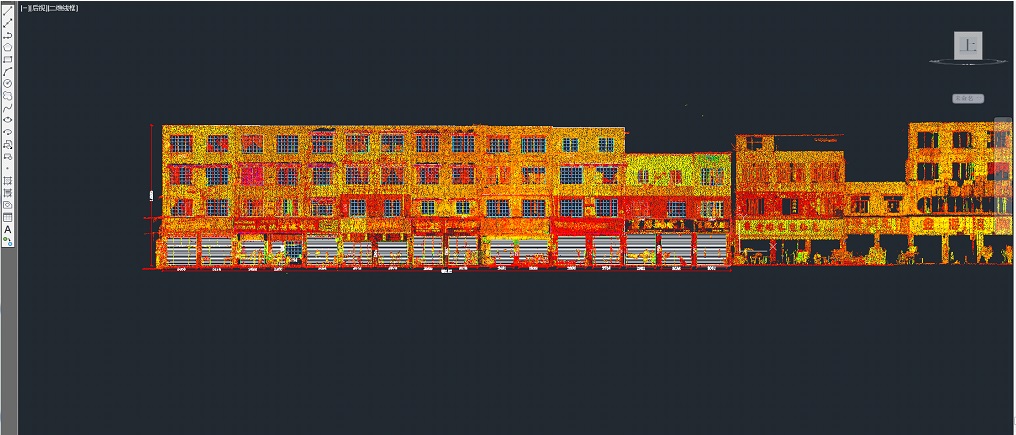

9、點云導入CAD軟件中

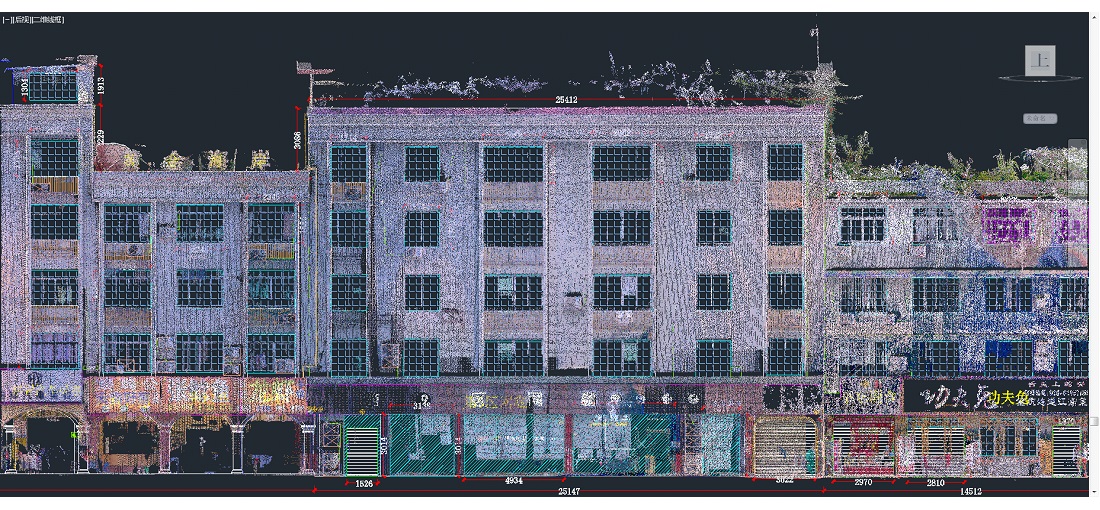

10、外立面完成之后，外立面與彩色點云的比對圖

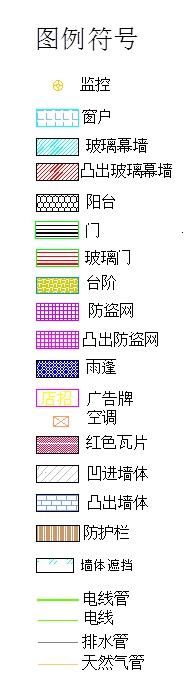

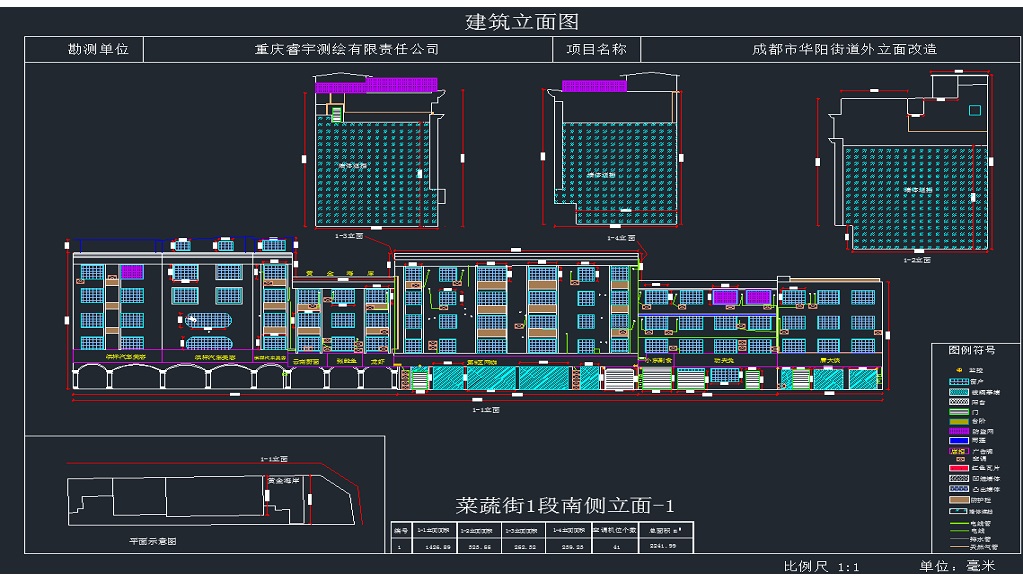

11、最后按照要求的繪圖標注方式對門窗，防盜網、空調機位及管線進行標注整理
12、成果說明：1：1的比例成圖，以毫米為單位
三、項目小結
通過項目實踐，采用地面三維激光掃描技術進行房屋外立面測量能有效提高測量效率，獲取更多的外立面點坐標，提高外立面測量精度，特別在測量表面復雜的物體及其細節方面優勢更加明顯。
在項目實際測量工作中要對以下幾點經驗總結：
1.選擇合適的外業測量方案：作業前需對實地進行細致的踏勘，從而選擇合適的作業方案，特別對一些建筑物結構復雜的區域，激光掃描技術有明顯優勢，但也有部分區域激光束無法到達，需要采用必要的常規測量手段予以補充。
2.內業數據處理對專業知識的要求較高，且要求處理人員熟悉測區狀況，宜由同一組人員完成內業和外業的全部工作任務。
3.在測站周圍環境復雜的情況下，需要選擇合適的模型甚至是多種模型結合使用來消除或削弱多路徑誤差，確保三維激光點云數據的正確性和精度。
4.采用地面激光測量技術進行建筑物外立面測量，為獲取多種外立面數據成果提供了更多表現形式。
5.通過各地項目經驗的積累，公司能為客戶提供更加高效的流程解決方案。
