參 數
|
項目 |
內 容 |
指 標 |
||
|
激光單元 |
激光安全等級 |
1級 |
||
|
光束發散度 |
＜0.3毫弧度 |
|||
|
光束直徑 |
約3.5毫米（距0.1米時） |
|||
|
測程 |
187.3米 |
|||
|
最小測程 |
0.3米 |
|||
|
分辨率 |
0.1 mm |
|||
|
數據獲取速率 |
≤ 1016 000點/秒 |
|||
|
線性誤差 |
≤1毫米 |
|||
|
測距噪聲 |
黑色 14% |
灰色 37% |
白色 80% |
|
|
10m |
0.4mm rms |
0.3mm rms |
0.2mm rms |
|
|
25m |
0.6mm rms |
0.4mm rms |
0.3mm rms |
|
|
50m |
2.2mm rms |
0.8mm rms |
0.5mm rms |
|
|
100m |
10mm rms |
3.3mm rms |
1.6mm rms |
|
|
發射單元 |
垂直視野范圍 |
320度 |
||
|
水平視野范圍 |
360度 |
|||
|
垂直分辨率 |
0.0004度 |
|||
|
水平分辨率 |
0.0002度 |
|||
|
其他 |
雙軸補償器 |
分辨率：0.001度 |
||
|
測量范圍：±0.5度 |
||||
|
精度：<0.007度 |
||||
|
數據存儲 |
內置64GB閃存卡，外置2*32GB USB存儲設備 |
|||
|
綜合操作面板 |
觸摸屏操作，彩色顯示，具備測量和導航功能 |
|||
|
通訊接口 |
2×USB,LEMO 9芯/7芯連接器，連接工業相機、熱紅外相機及GPS等外部傳感器 |
|||
|
電源 |
輸入電壓 |
24V DC(掃描儀主機) |100–240V AC (外接電源) |
||
|
功率 |
平均<65W |
|||
|
工作時長 |
＞3小時（內部電池） |
|||
|
環境條件 |
操作溫度 |

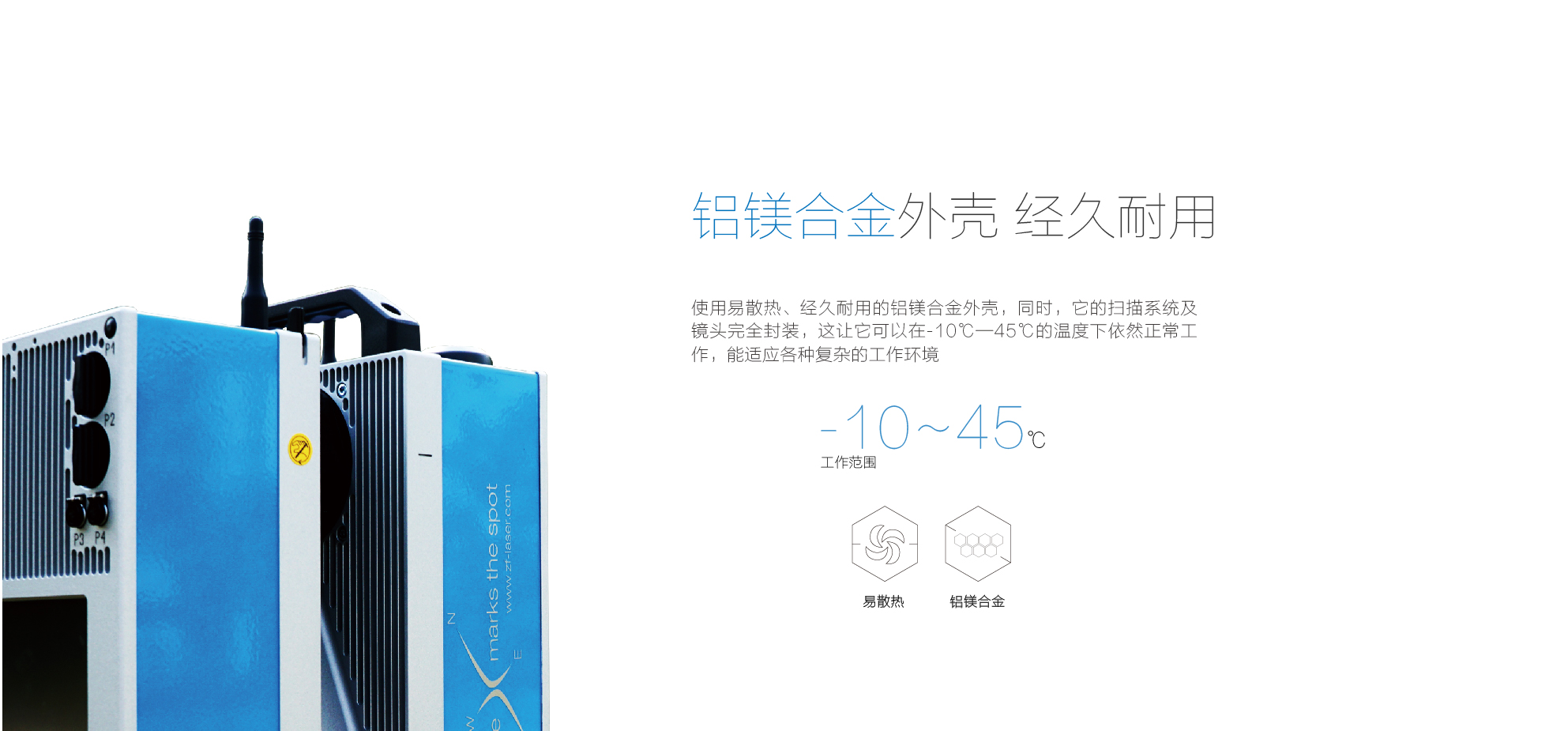

-10℃~+45℃ |
||
|
存放溫度 |
-20℃~+50℃ |
|||
|
保護級別 |
IP 53 |
|||
|
尺寸和重量 |
掃描主機尺寸(長x寬x高) / 重量 |
286 x 170 x 395 /9.8 kg |
||
|
電池尺寸(長x寬x高) / 重量 |
170 x 88 x 61 mm /1.2 kg |
|||
|
AC機組尺寸(長x寬x高) / 重量 |
35 x 67 x 167 mm /0.54 kg |
|||
本公司產品技術參數及配置如有變更，恕不另行通知。
